电子束加热装置成套产品Electron beam heating system (EBH System) 该综合装置利用气体放电电子枪产生的电子束,在电子束熔炼炉的真空熔炼室中对炉料进行可控加热和熔融。
设备供货基本套装由以下三部分组成:
- 气体放电电子枪;
- 电子枪高压配电柜;
- 电子束控制组件。
电子束综合加热装置通过电子束控制器的RS-485串联通道连接到熔炼炉的远程电脑控制系统。

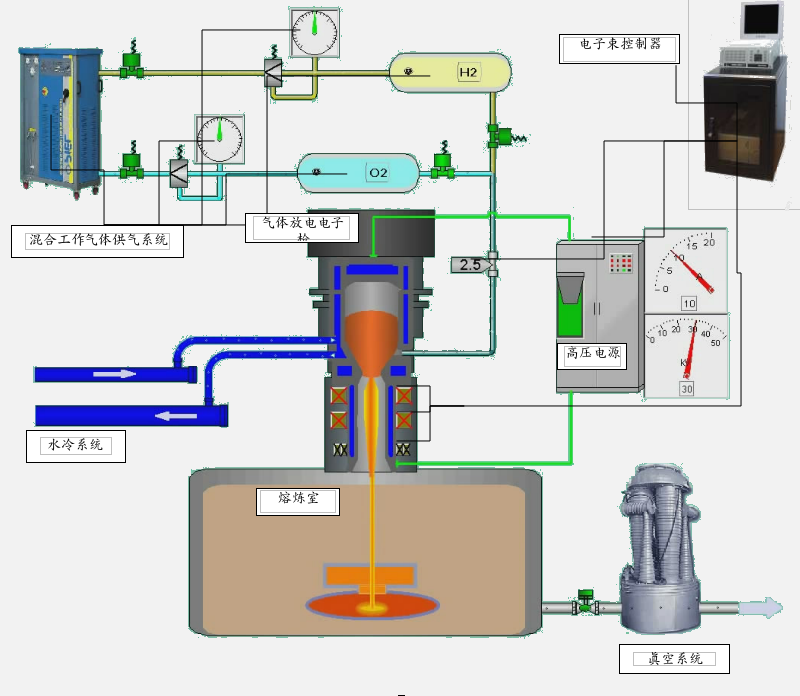

为保障气体放电电子枪的工作,必须将其接通到工业纯度氢气和氧气混合工作气体的供气系统。混合气体由水解发生器制备并输送到电子枪室,在高压作用下发生辉光放电。
此外,还应给电子枪和高压配电柜接通独立的水冷却系统。
根据客户需要,在电子束加热设备的供货套装中可加上电子枪和高压电源的工作保障系统。

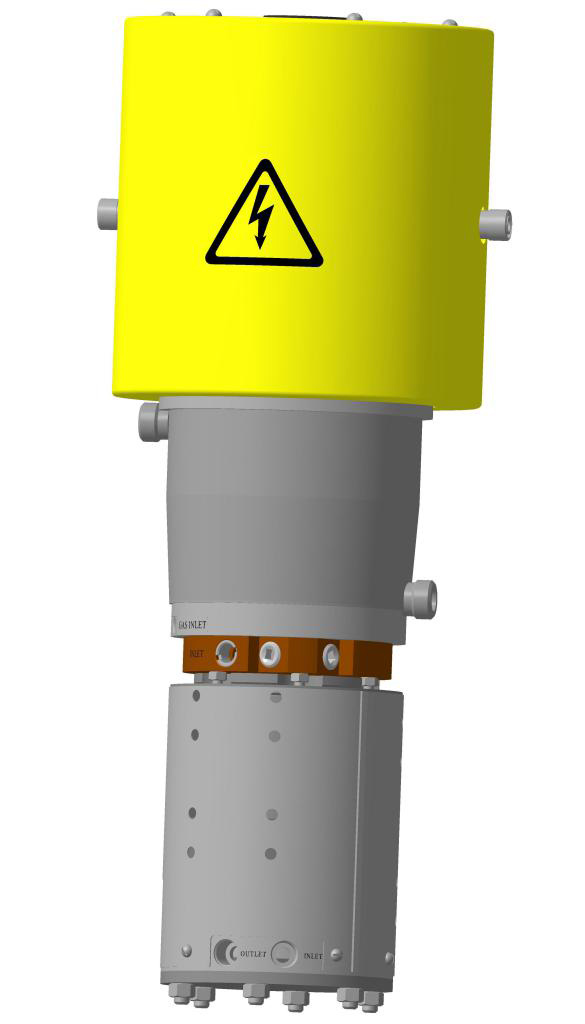

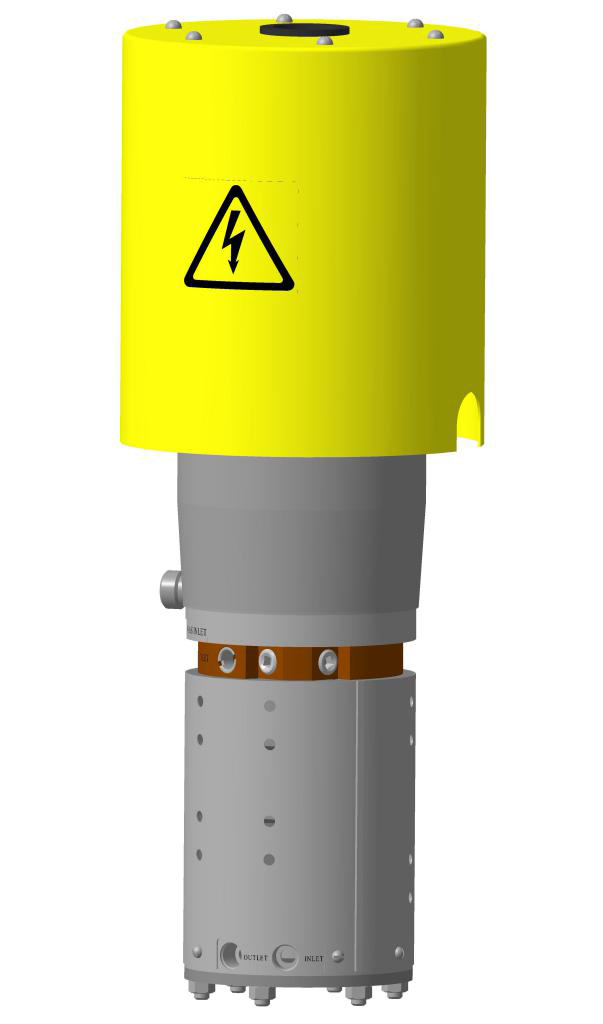

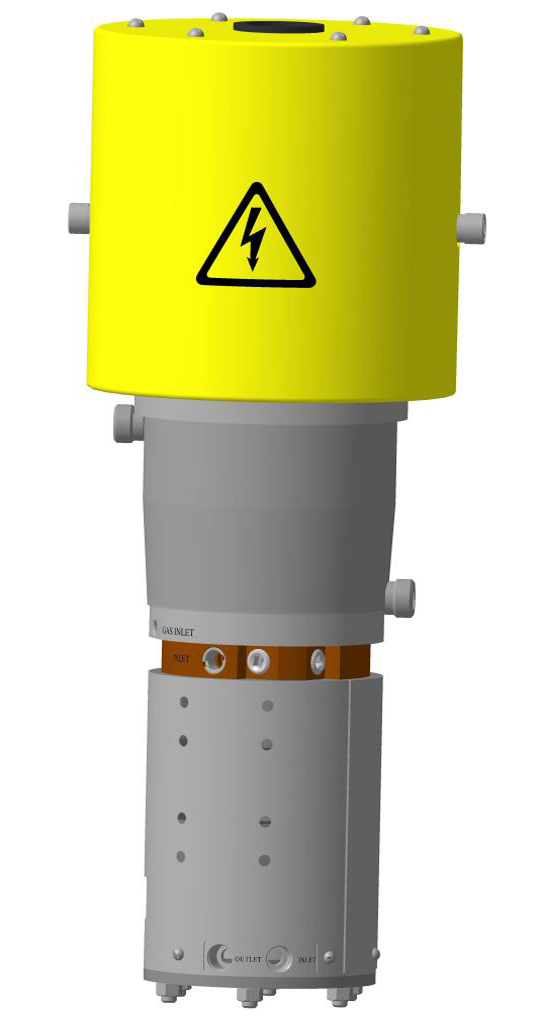

КВ 系列气体放电电子枪
在气体放电电子枪中,阴阳极之间通过高压辉光放电产生等离子,由其轰击阴极从而形成电子放射。阴极和阳极部位的结构特点保证了电子束的初步形成,然后由聚焦镜和偏转镜将电子束聚集到加热表面,并按照设定的频率和轨道在表面上移动(扫描)。ПГЭ系列气体放电电子枪的主要特点包括:
- 无需使用单独的高真空泵对每个电子枪的腔体额外抽取真空;
- 在熔炼过程中对熔炼室中的压力变化、蒸汽作用、甚至金属溅珠的影响敏感度低;
- 结构紧凑、重量轻,使用简便,安全可靠;
- 阴极的使用寿命长。
|
КВ系列电子枪的结构示意图: 1 - 阴极 ; 2 - 阳极; 3 - 放电腔; 4 - 混合工作气体供气; 5 - 电流接入。 |
技术参数:
ПГЭ系列气体放电电子枪参数
|
|
|
|
|
型号
|
KV 150
|
KV 250
|
KV 320
|
KV 450
|
功率调节范围,kW
|
0 - 150
|
0 - 250
|
0 - 320
|
0 - 450
|
最大加速电压,kV
|
30
|
电子束与电子枪轴线之间的偏转角,不超过
|
≤ 300
|
电子枪腔体中的工作压力范围,Pa
|
0.1 - 10
|
允许漏气速度,L·Pa/s
|
1,5 * 10-6
|
0.1MPa压力条件下,工作气体(工业氢气)的最大消耗速度,L/s
|
8 * 103
|
阴极使用寿命,hr
|
≥ 2000
|
循环冷却水流量,L/s
|
0.6
|
0.6
|
1.0
|
1.0
|
高度,mm
|
760
|
770
|
785
|
800
|
重量,kg
|
51
|
62
|
62
|
65
|
|
